渦旋的簡單觀念首次發明于1905年。渦旋盤是一個漸開線型螺旋線，和相配的渦旋盤嚙合，形成一系列逐漸擴大的存在于兩個部件間的空間。當壓縮時，一個渦旋盤保持靜止(固定渦旋盤)而另一個渦旋盤(旋轉渦旋盤)被允許作圍繞第一個盤的行星運動(但不旋轉)。當發生該運動時，兩個盤之間的空間慢慢地被推移至二個渦旋盤的中央，而同時容積也被減小。當空間到達渦旋盤的中央，處于高壓狀態的氣體通過位于中央的通道排出。在壓縮過程中，幾個氣室被同時壓縮，形成非常平滑的過程。吸氣過程(渦旋盤的外側部分)和排氣過程(內側部分)是連續的。

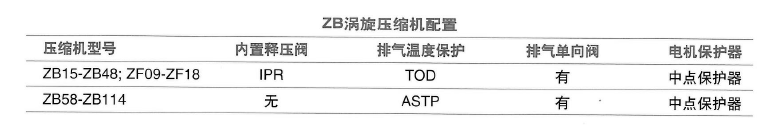

ZB渦旋壓縮機配置表：

內置釋壓閥(IPR閥)

內置釋壓閥位于谷輪壓縮機高壓側和低壓側之間，當高壓側和低壓側之間的壓力差超過26-32bar時開啟。當內置釋壓閥打開時，熱的排氣氣體接觸電機保護器溫度感應的部位，電機中點保護器跳開。此時電機三相繞組開路，壓縮機必須被充分冷卻后，電機中點保護器才會復位。

ZB58KQ-ZB114KQ沒有設置內置釋壓閥，為保證安全運行，在任何應用中都應該給系統中配置一個設定壓力不超過30bar(表壓)的高壓壓力開關。

內部溫度保護器

OD或ASTP是設置在渦旋排氣口的感溫快動閥片。當排氣溫度過高時它會打開讓高溫排氣返回并接觸電機保護器，從而保護谷輪壓縮機。
