根據變頻渦旋壓縮機的工作原理可以得知變頻壓縮機是由變頻控制電路對其進行控制，由定渦旋盤與動渦旋盤實現壓縮氣體的目的。當變頻壓縮機組件發生故障時，將會導致中央空調器出現不制冷、不制熱、制冷/制熱效果差、間歇制冷/制熱、中央空調室外機進入保護狀態等故障。

對變頻渦旋壓縮機進行檢修時，首先應排査其工作條件異常情況，若其基本條件均滿足，壓縮機仍不起動工作或工作異常，應對壓縮機本身進行檢査，必要時需對壓縮機進行更換。

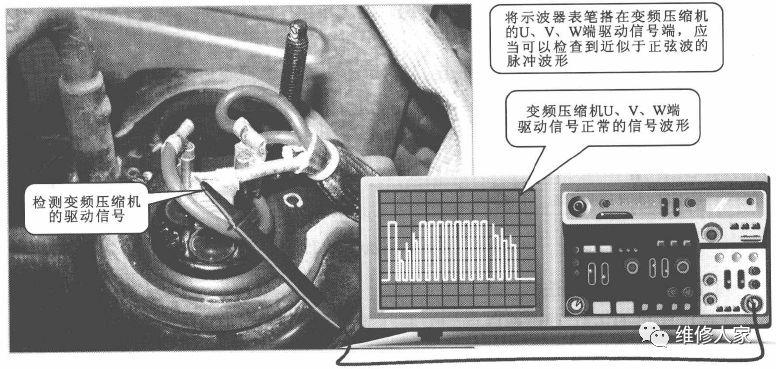

當變頻渦旋壓縮機控制電路異常時，往往會導致家用中央空調器不制冷、不制熱、間歇制冷制熱、制冷/制熱緩慢的故障。檢測變頻壓縮機驅動信號時，可將中央空調器開機運行，使用示波器檢測變頻電路對變頻壓縮機接線端傳輸?shù)尿?qū)動信號。若無驅動信號時，說明變頻控制電路發生故障，應當對變頻控制電路進行檢修或更換。

(1)變頻壓縮機驅動信號的檢測

(2)變頻壓縮機保護電路的檢修方法

變頻渦旋壓縮機保護電路故障時，會導致變頻壓縮機出現不起動、間歇運轉的情況，檢測時，可重點對其保護繼電器、輸入電壓進行檢測。

變頻壓縮機保護電路的檢修方法如下圖所示：

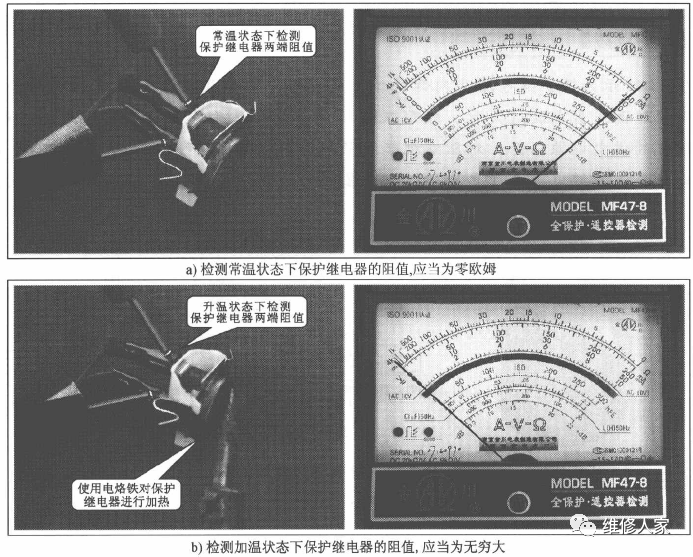

檢測常溫狀態下保護繼電器的阻值，應當為零歐姆。

檢測加溫狀態下保護繼電器的阻值，應當為無窮大。

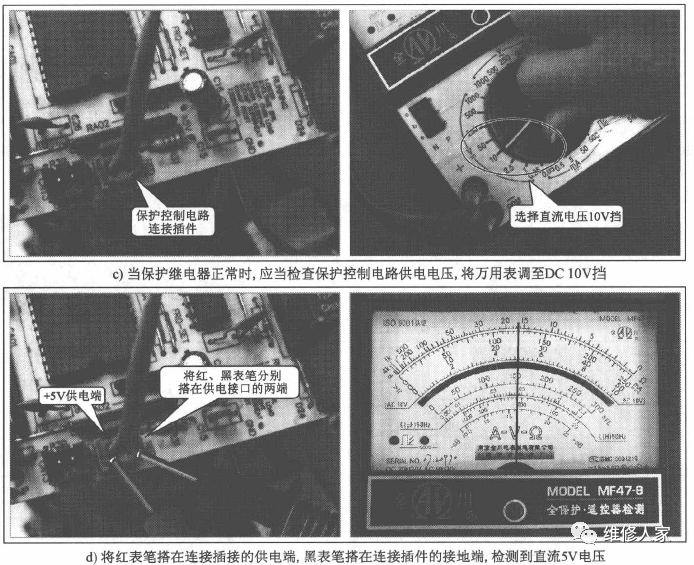

當保護繼電器正常時，應當檢査保護控制電路供電電壓，將萬用表調至DC10V擋。

將紅表筆搭在連接插接的供電端，黑表筆搭在連接插件的接地端，檢測到直流5V電壓。

若經檢測后，測得保護繼電器或保護控制電路發生故障時，只需對損壞的元件進行更換即可。

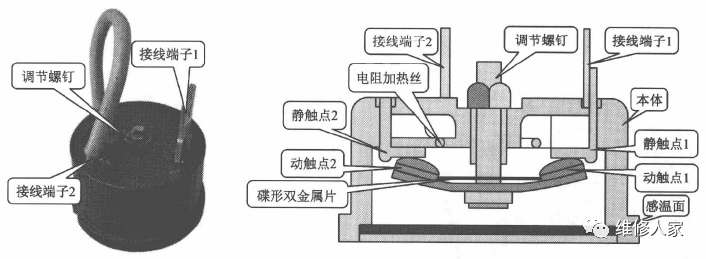

下圖所示為保護繼電器及內部結構，保護繼電器感溫面緊貼在壓縮機外殼上，當壓縮機外殼溫度過高或者電流過大時，蝶形雙金屬片受熱后反響彎曲行，動觸點與靜觸點斷開， 從而將壓縮機的供電電源斷開，對壓縮機起到保護作用。當保護繼電器起動保護后，隨著壓縮機逐漸冷卻時，保護繼電器也隨之冷卻，雙金屬片又恢復到原來的狀態即動、靜觸點接通。
