配件組成及客戶選配說明

使用ZFI*KQE系列谷輪低溫渦旋壓縮機,客戶可以選配艾默生EVI噴氣增焓控制配件包,該配件包主要零部件由CoreSense™智能控制板,EXV電子膨脹閥和三個溫度傳感器構成,同時附帶有控制板供電變壓器和電子膨脹閥前置過濾器等。

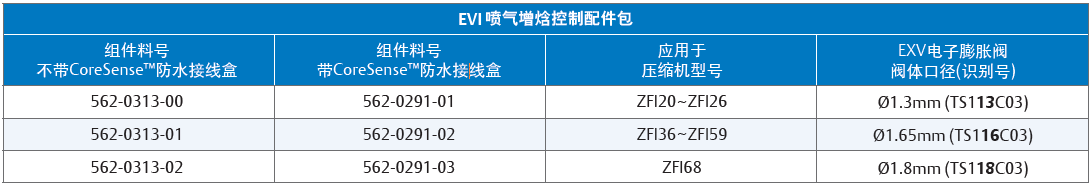

該配件包有不同組件料號,如下表,主要差異是EXV電子膨脹閥閥體口徑不一樣以適配不同型號的ZFI低溫渦旋壓縮機,現場應用可以根據位于閥體頂部的識別號區分不同閥體口徑,艾默生在每套配件包上亦標明了不同組件料號適用的壓縮機型號,請勿混用。

艾默生同時提供帶和不帶CoreSense™防水接線盒兩個系列配件包,客戶可以根據機組設計要求選配。

EVI噴氣增焓控制說明

EVI噴氣增焓控制配件主要是在制冷系統中控制壓縮機噴氣增焓回路,降低壓縮機排氣溫度,提供智能診斷與報警保護。

在噴氣增焓系統中,控制板通過溫度傳感器反饋的信號來驅動電子膨脹閥的開度,以維持板換噴氣出口一定過熱度和壓縮機在安全的排氣溫度。如果排氣溫度超過最大設定值,控制板可觸發接觸器切斷電流,壓縮機停止運行,LED燈點亮警示異常 ,壓縮機可以再次啟動但不鎖定。

CoreSense™智能控制板

安裝使用控制板需要配備靜電防護裝置,以防靜電放電損傷控制板之風險。

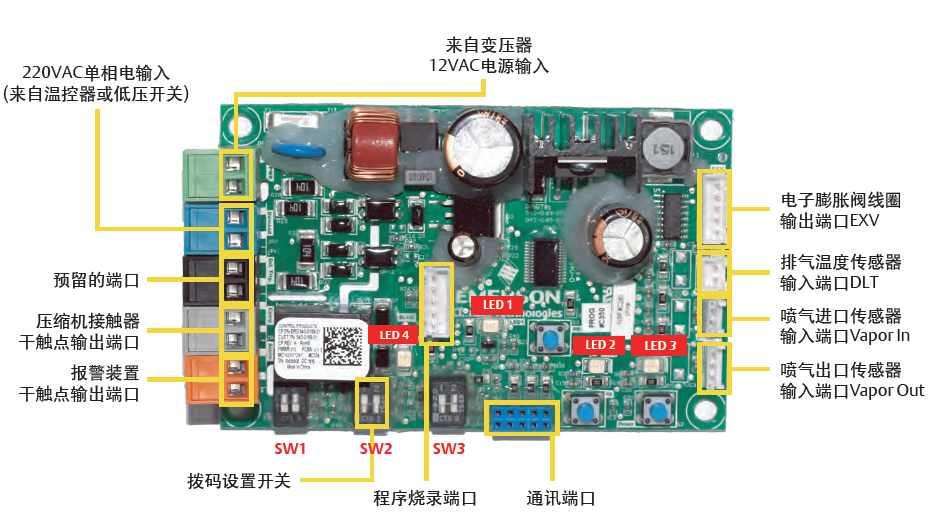

控制板輸入與輸出端口如圖示,右側4個端口從上至下依次為EXV電子膨脹閥線圈輸出端口,排氣溫度傳感器輸入端口,噴氣進口傳感器輸入端口和噴氣出口傳感器輸入端口,以上4個接線端口已做防呆設計處理。

控制板由變壓器供電,變壓器輸入50Hz 220VAC交流電源,變壓器輸出到控制板12VAC供電電源,變壓器取電可從壓縮機斷路器取電,請參照ZFI推薦接線圖。

帶CoreSense™防水接線盒的配件包出廠時已經將變壓器和控制板安裝在接線盒內,且變壓器輸入至控制板電源已接線,控制板4個固定孔孔徑為?5mm, 中心孔間距61 x 101 mm,螺絲固定?，F(xiàn)場更換控制板,配件料號為543-0189-01。

不帶CoreSense™防水接線盒的配件包,控制板4個固定孔孔徑為?4mm, 中心孔間距61 x 101 mm,出廠時配件包已附帶4個尼龍塑料固定端子,以方便客戶將控制板固定在鈑金接線盒內,鈑金件開孔尺寸為?4.75mm。現場更換控制板,配件料號為543-0219-01。

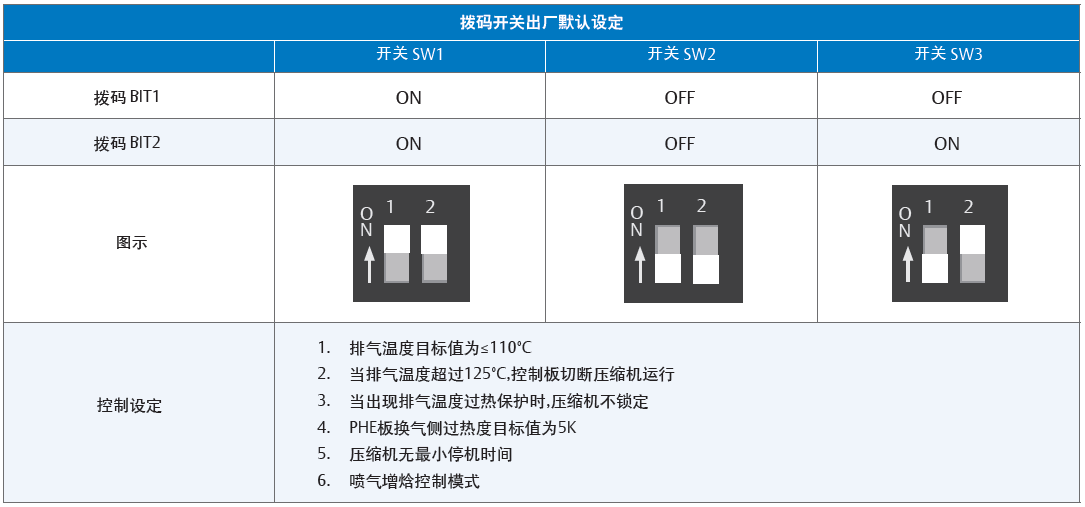

所有配件包出廠時,控制板上3個撥碼開關已經做了默認設置,如下表

使用艾默生配套的EVI噴氣增焓控制配件,客戶機組中不需要再單獨配置排氣溫度保護開關。

對使用溫度滑移制冷劑如R407A, R407F, R407C等,板換氣側過熱度目標值建議調整至10K,有關設定請咨詢艾默生技術人員。

控制板LED燈顯示說明

控制板上的4個LED燈用來顯示壓縮機,傳感器和電子膨脹閥工作狀態,提供智能診斷和報警保護,方便用戶快速準確地確定故障原因。

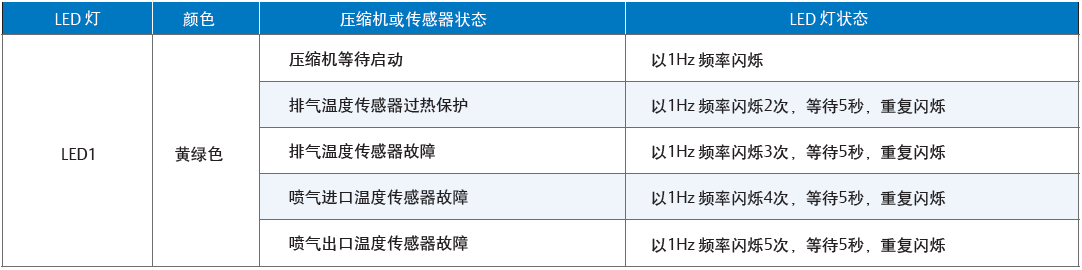

LED1 點亮后顯示黃綠色, LED1用于指示壓縮機啟動狀態和識別具體的傳感器失效模式。

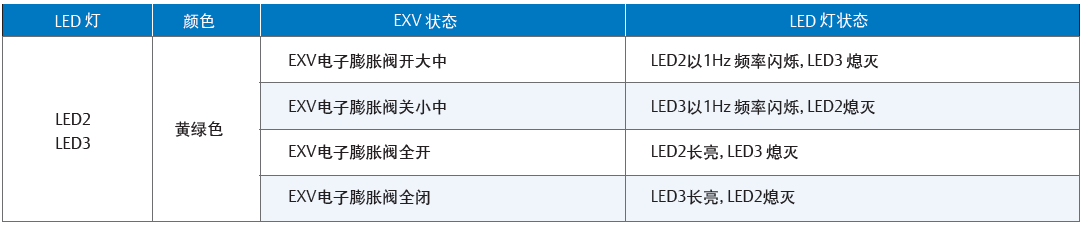

LED2和LED3點亮后顯示黃綠色, LED2和LED3組合閃爍用來指示電子膨脹閥工作狀態

LED4 點亮后顯示紅色,LED4點亮用于警示排氣溫度過熱保護或傳感器故障,且伴隨LED1燈閃爍用于排查具體失效模式。

溫度傳感器

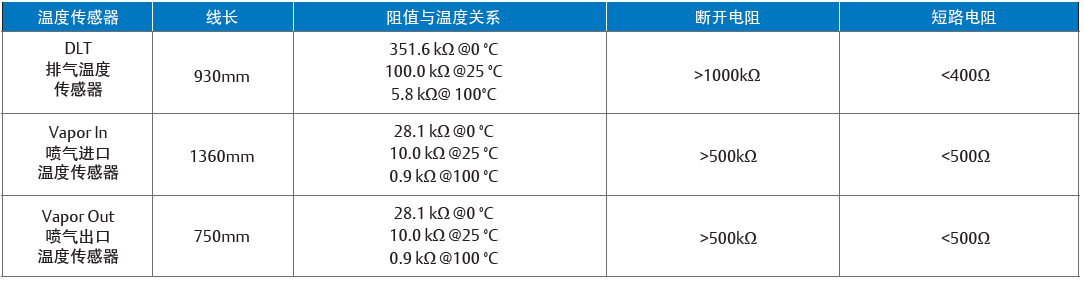

EVI噴氣增焓控制配件包含3個溫度傳感器,請確保溫度傳感器位置安裝正確,感溫包緊貼銅管表面,固定牢靠并做保溫處理。

排氣溫度傳感器安裝在壓縮機排氣管路上,對焊接接口壓縮機,安裝在距離排氣口約178mm(7英寸)處的排氣管上,對螺紋接口帶截止閥的壓縮機,安裝在距離截止閥接口約127mm(5英寸)的排氣管上。

噴氣進口溫度傳感器安裝在EXV電子膨脹閥后至板換的管路上,噴氣出口溫度傳感器安裝在板換至壓縮機噴射口的管路上,請注意不要將板換噴氣進出口溫度傳感器位置安裝顛倒。

EXV電子膨脹閥

EXV電子膨脹閥由線圈和閥體組成,其中線圈引線長度約1796mm; 閥體分?1.3mm,?1.65mm和?1.8mm三種口徑以適配不同型號的ZFI壓縮機。

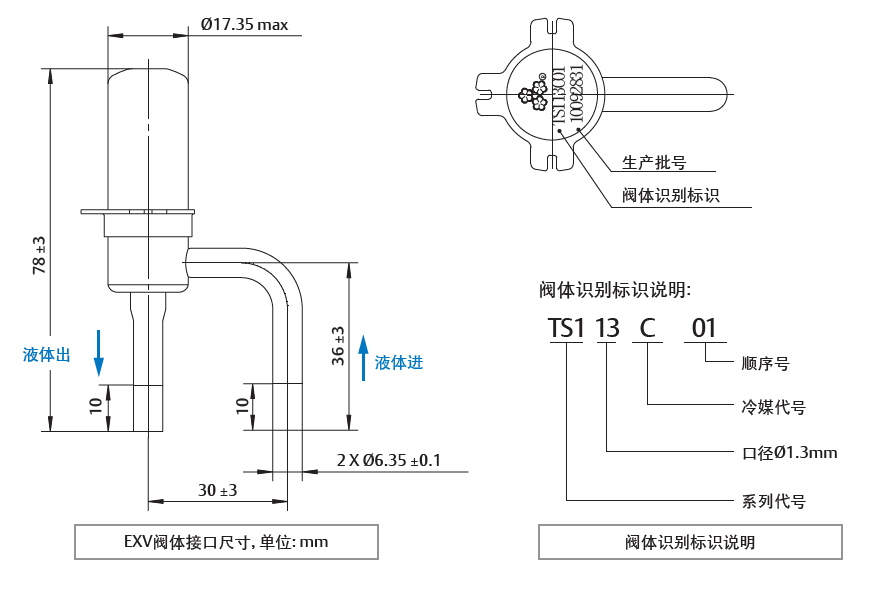

制冷劑液體由閥體彎頭進直頭出,彎頭前請安裝配件中提供的100目過濾器,閥體接口尺寸和閥體識別標示如圖示。
