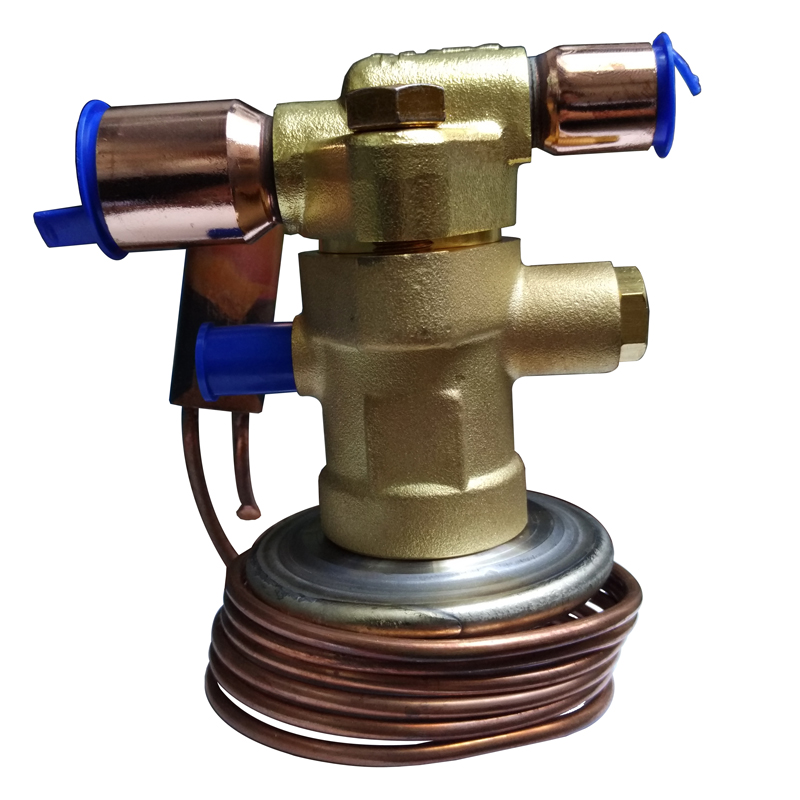

TCLE 7-1/2 HCA熱力膨脹閥
產品分類： 流體控制閥件
艾默生T/TIE系列熱力膨脹閥
俗稱：熱力膨脹閥
售價：見下表
艾默生谷輪渦旋壓縮機北京代理商-北京銀海松科技有限公司為您提供現貨供應。
俗稱：熱力膨脹閥
售價：見下表
艾默生谷輪渦旋壓縮機北京代理商-北京銀海松科技有限公司為您提供現貨供應。
訂購熱線：400-997-6568
產品售價
| 型號 | 含稅單價 |
| TCLE 2 H | 555.66 |
| TCLE 3 HCA | 555.66 |
| TCLE 5 HCA | 555.66 |
| TCLE 7-1/2 HCA | 555.66 |
| TCLE 10 HCA | 555.66 |
| TCLE 12 HCA | 555.66 |
產品詳情
T系列熱力膨脹閥
特點：
·可拆式結構，便于安裝和維護
·雙向流通能力，在熱泵系統中，使用一個T熱力膨脹閥既能控制制冷又能控制制熱時的過熱度
·外部過熱度調節
·不銹鋼動力頭（18冷噸以下）
·動力頭、閥芯和法蘭均可拆卸
·冷量范圍從1/2至100冷噸（R22）
·最高運行壓力450psig（31bar）
·法蘭螺栓扭矩34Nm
命名方式：
| TCL | E | 5 | H | C | 5FT | 3/8×5/8 | ODF | S/T |
閥的系列 可拆式結構 | 平衡方式 E=外平衡式 1/4螺紋連接 | 名義制冷量 （冷噸） | 制冷劑代碼 H=R22 N=R407C M=R134a S=R404A P=R507 | 充注代碼 C=普通充注 CA=熱泵充注 W100=MOP Z=低溫充注 | 毛細管長度 5英尺/1.5米 | 接管規格 入口×出口 | ODF=焊接 | S/T=直通 ANG=直角 |
小容量T系列熱力膨脹閥（1.8至63KW，R22名義制冷量）
1.閥芯標準型號表：
| 膨脹閥型號 | 名義制冷量-千瓦Ton(KW) | 閥芯1 | ||||
| R134a | R22 | R404A/R507 | R407C | 型號 | PCN | |
| TCLE | 1/4（0.9） | 1/2（1.8） | 1/4（0.9） | 1/2（1.8） | X22440B1A | 037034 |
| 1/4（0.9） | 1/2（1.8） | 1/4（0.9） | 1/2（1.8） | X22440B1B | 037035 | |
| 3/4（2.6） | 1（3.5） | 1/2（1.8） | 1（3.5） | X22440B2A | 037036 | |
| 3/4（2.6） | 1（3.5） | 1/2（1.8） | 1（3.5） | X22440B2B | 037037 | |
| 1-1/2（5.3） | 2（7.0） | 1（3.5） | 2（7.0） | X22440B3A | 037038 | |
| 1-1/2（5.3） | 2（7.0） | 1（3.5） | 2（7.0） | X22440B3B | 037039 | |
| 2-1/2（8.8） | 3（10.5） | 2（7.0） | 3（10.5） | X22440B4A | 037040 | |
| 2-1/2（8.8） | 3（10.5） | 2（7.0） | 3（10.5） | X22440B4B | 037041 | |
| 3-1/2（12.3） | 5（17.5） | 3（10.5） | 5（17.5） | X22440B5B | 037043 | |
| 5-1/2（19.3） | 7-1/2（26.3） | 4-1/2（15.8） | 7-1/2（26.3） | X22440B6B | 037045 | |
| 7-1/2（26.3） | 10（35.0） | 7（24.5） | 10（35.0） | X22440B7B | 037047 | |
| 9（31.5） | 12（42.0） | 8（28.0） | 12（42.0） | X22440B8B | 037049 | |
| TJLE | 9（31.5） | 11（38.5） | 7（24.5） | 11（38.5） | XC724B4B | 093343 |
| 11（38.5） | 14（49.0） | 9（31.5） | 14（49.0） | XC724B5B | 038699 | |
| TJR | 11（38.5） | 14（49.0） | 9（31.5） | 14（49.0） | X11873B4B | 088837 |
| 13（45.5） | 18（63.0） | 12（42.0） | 18（63.0） | X11873B5B | 089058 | |
注：1.閥芯帶有墊片，墊片修理包X-13455-1（PCN:027579）
2.法蘭標準型號表：
| 膨脹閥型號 | 結構 | 接管規格 | 法蘭 | ||
| 入口 | 出口 | 型號 | PCN | ||
| TCL/TCLE | 直角 | 3/8ODF | 1/2ODF | C501-4 | 065527 |
| 3/8ODF | 5/8ODF | C501-5 | 065748 | ||
| 1/2ODF | 5/8ODF | C501-7 | 065861 | ||
| 5/8ODF或7/8ODM | 7/8ODF或1-1/8ODM | A576 | 027764 | ||
| TCL/TCLE | 直通 | 3/8ODF | 1/2ODF | 9761-5 | 027769 |
| 3/8ODF | 5/8ODF | 9761-3 | 027771 | ||
| 1/2ODF | 5/8ODF | 9761-4 | 027268 | ||
| 5/8ODF | 5/8ODF | X6346-16 | 044733 | ||
| 5/8ODF | 7/8ODF | X6346-17 | 044846 | ||
| 5/8ODF | 1-1/8ODF | X6346-18 | 094038 | ||
| 7/8ODF | 1-1/8ODF | X6346-34 | 071757 | ||
| TJLE | 直角 | 5/8ODF或7/8ODM | 7/8ODF或1-1/8ODM | B504 | 044984 |
| 直通 | 5/8ODF | 1-1/8ODF | X6347-2 | 094289 | |
| 7/8ODF | 1-1/8ODF | X6347-6 | 057210 | ||
| 7/8ODF | 1-3/8ODF | X6347-7 | 057323 | ||
| TJR1 | 直角 | 5/8ODF或1-1/8ODM | 7/8ODF或1-1/8ODM | 10331 | 029411 |
| 直通 | 7/8ODF或1-1/8ODM | 7/8ODF或1-1/8ODM | 10332 | 032988 | |
注：1.TJR系列為平衡閥口，TJR法蘭包含加長螺栓
3.動力頭標準型號表：
| TCL-TCLE-TJLE-TJR動力頭1 | ||||||
| 制冷劑 | 平衡管接管方式 | 感溫包毛細管長度 | 應用 | MOP2 | 動力頭 | |
| 英尺/米 | 適用溫度范圍（℃） | （Psi/Bar） | 型號3 | PCN | ||
| R22 | 1/4 SAE | 5FT/1.5m | -30～+10 | - | XB-1019HC1B | 053416 |
| 1/4 SAE | 10FT/3m | -30～+10 | - | XB-1019HC2B | 054390 | |
| 1/4 SAE | 5FT/1.5m | -30～+10 | - | XB-1019HCA1B | 056039 | |
| 1/4 SAE | 5FT/1.5m | -45～-15 | 35/2.4 | XB-1019HW351B | 089975 | |
| 1/4 SAE | 5FT/1.5m | -45～-7 | 55/3.8 | XB-1019HW551B | 039152 | |
| 1/4 SAE | 5FT/1.5m | -45～-1 | 65/4.5 | XB-1019HW651B | 089445 | |
| 1/4 SAE | 5FT/1.5m | -45～+10 | 100/6.9 | XB-1019HW1001B | 062437 | |
| 1/4 SAE | 10FT/3m | -45～+10 | 100/6.9 | XB-1019HW1002B | 062658 | |
| 1/4 SAE | 5FT/1.5m | -45～-12 | - | XB-1019HZ1B | 040568 | |
| 1/4 SAE | 10FT/3m | -45～-12 | - | XB-1019HZ2B | 054105 | |
| R407C | 1/4 SAE | 5FT/1.5m | -30～+10 | - | XB-1019NC1B | 064837 |
| 1/4 SAE | 5FT/1.5m | -30～+10 | 100/6.9 | XB-1019NW1001B | 063069 | |
| R507 | 1/4 SAE | 5FT/1.5m | -30～+10 | - | XB-1019PC1B | 061949 |
| 1/4 SAE | 5FT/1.5m | -45～-18 | 40/2.8 | XB-1019PW401B | 064200 | |
| 1/4 SAE | 5FT/1.5m | -45～-12 | - | XB-1019PZ1B | 061951 | |
| R134a | 1/4 SAE | 5FT/1.5m | -30～+10 | - | XB-1019MC1B | 057878 |
| 1/4 SAE | 10FT/3m | -30～+10 | - | XB-1019MC2B | 059548 | |
| 1/4 SAE | 5FT/1.5m | -30～+10 | 55/3.8 | XB-1019MW551B | 057370 | |
| 1/4 SAE | 5FT/1.5m | -45～-12 | - | XB-1019MZ1B | 061946 | |
| R404A | 1/4 SAE | 5FT/1.5m | -30～+10 | - | XB-1019SC-1B | 059189 |
| 1/4 SAE | 5FT/1.5m | -45～-18 | 40/2.8 | XB-1019SW401B | 059130 | |
| 1/4 SAE | 5FT/1.5m | -45～-4 | 65/4.5 | XB-1019SW651B | 063541 | |
| 1/4 SAE | 10FT/3m | -45～-12 | - | XB-1019SZ2B | 061948 | |
注：1.動力頭組件內含安裝螺栓
2.MOP為最高運行壓力限制（表壓），防止壓縮機電機過載
3.動力頭型號最后一個字母表示平衡方式：A=內平衡，B=外平衡
大容量T系列熱力膨脹閥（77至350KW，R22名義制冷量）
1.閥芯標準型號表：
| 膨脹閥型號 | 名義制冷量-Ton（KW） | 閥芯1 | ||||
| R134a | R22 | R404A/R507 | R407C | 型號 | PCN | |
| TER | 16（56） | 22（77） | 14（49） | 22（77） | X9117B6B | 077896 |
| 19（66.5） | 26（91） | 16（56） | 26（91） | X9117B7B | 078117 | |
| 25（87.5） | 35（122.5） | 21（73.5） | 35（122.5） | X9117B8B | 071155 | |
| 31（108.5） | 45（157.5） | 27（94.5） | 45（157.5） | X9117B9B | 029429 | |
| TIR | 45（157.5） | 55（192.5） | 37（129.5） | 55（192.5） | X9166B10B | 070738 |
| THR | 45（157.5） | 55（192.5） | 37（129.5） | 55（192.5） | X9144B10B | 071238 |
| 55（192.5） | 70（245） | 48（168） | 70（245） | X9144B11B | 020846 | |
| 68（238） | 85（297.5） | 60（210） | 85（297.5） | X9144B13B | 021067 | |
| TMR | 68（238） | 100（350） | 60（210） | 100（350） | X9144B14B | 065123 |
注：1.閥芯帶有墊片，墊片修理包X-13455-1（PCN:027579）
2.法蘭標準型號表：
| 膨脹閥型號 | 結構 | 接管規格 | 法蘭1 | ||
| 入口 | 出口 | 型號 | PCN | ||
| TER | 直角 | 7/8 ODF 或 1-1/8 ODM | 7/8 ODF 或 1-1/8 ODM | 9153 | 027919 |
| 直通 | 7/8 ODF 或 1-1/8 ODM | 7/8 ODF 或 1-1/8 ODM | 9152 | 027918 | |
| TIR | 直角 | 7/8 ODF 或 1-1/8 ODM | 7/8 ODF 或 1-1/8 ODM | 9151 | 027926 |
| 直通 | 7/8 ODF 或 1-1/8 ODM | 7/8 ODF 或 1-1/8 ODM | 9150 | 028849 | |
| THR | 直角 | 1-1/8 ODM | 1-1/8 ODM | 9149 | 028030 |
| 直通 | 1-1/8 ODM | 1-1/8 ODM | 9148 | 028032 | |
| TMR | 直角 | 1-1/8 ODM | 1-1/8 ODM | 9149-1 | 065124 |
| 直通 | 1-1/8 ODM | 1-1/8 ODM | 9148-1 | 065125 | |
注：1.TER/TMR法蘭包含加長螺栓
3.動力頭標準型號表：
| TER/TIR/THR/TMR動力頭1 | ||||||
| 制冷劑 | 平衡管接管方式 | 感溫包毛細管長度 | 應用 | MOP2 | 動力頭 | |
| 英尺/米 | 適用溫度范圍（℃） | （Psi/Bar） | 型號 | PCN | ||
| R22 | 1/4 SAE | 10FT/3m | -30～+10 | - | XC-726HC2B | 056421 |
| 1/4 SAE | 10FT/3m | -45～-15 | 35/2.4 | XC-726HW352B | 024511 | |
| 1/4 SAE | 10FT/3m | -45～-1 | 65/4.5 | XC-726HW652B | 025011 | |
| 1/4 SAE | 10FT/3m | -30～+10 | - | XC-726HCA2B | 059333 | |
| 1/4 SAE | 10FT/3m | -45～+10 | 100/6.9 | XC-726HW1002B | 036750 | |
| 1/4 SAE | 10FT/3m | -45～-12 | - | XC-726HZ2B | 040569 | |
| R134A | 1/4 SAE | 10FT/3m | -30～+10 | - | XC-726MC2B | 057235 |
| 1/4 SAE | 10FT/3m | -45～+10 | 55/3.8 | XC-726MW552B | 057372 | |
| 1/4 SAE | 10FT/3m | -45～-12 | - | XC-726MZ2B | 063075 | |
| R404A | 1/4 SAE | 10FT/3m | -30～+10 | - | XC-726SC2B | 062303 |
| 1/4 SAE | 10FT/3m | -45～-12 | 40/2.8 | XC-726SW402B | 063127 | |
| 1/4 SAE | 10FT/3m | -45～-4 | 65/4.5 | XC-726SW652B | 061692 | |
| 1/4 SAE | 10FT/3m | -45～-12 | - | XC-726SZ2B | 063974 | |
注：1.動力頭組件內含安裝螺栓
2.MOP為最高運行壓力限制（表壓），防止壓縮機電機過載
| 注：名義制冷量基于蒸發溫度4℃，膨脹閥入口液體溫度38℃閥兩端壓降R134a為60Psig/4.1bar，其他制冷劑的閥兩端壓降為100Psig/6.9bar |
